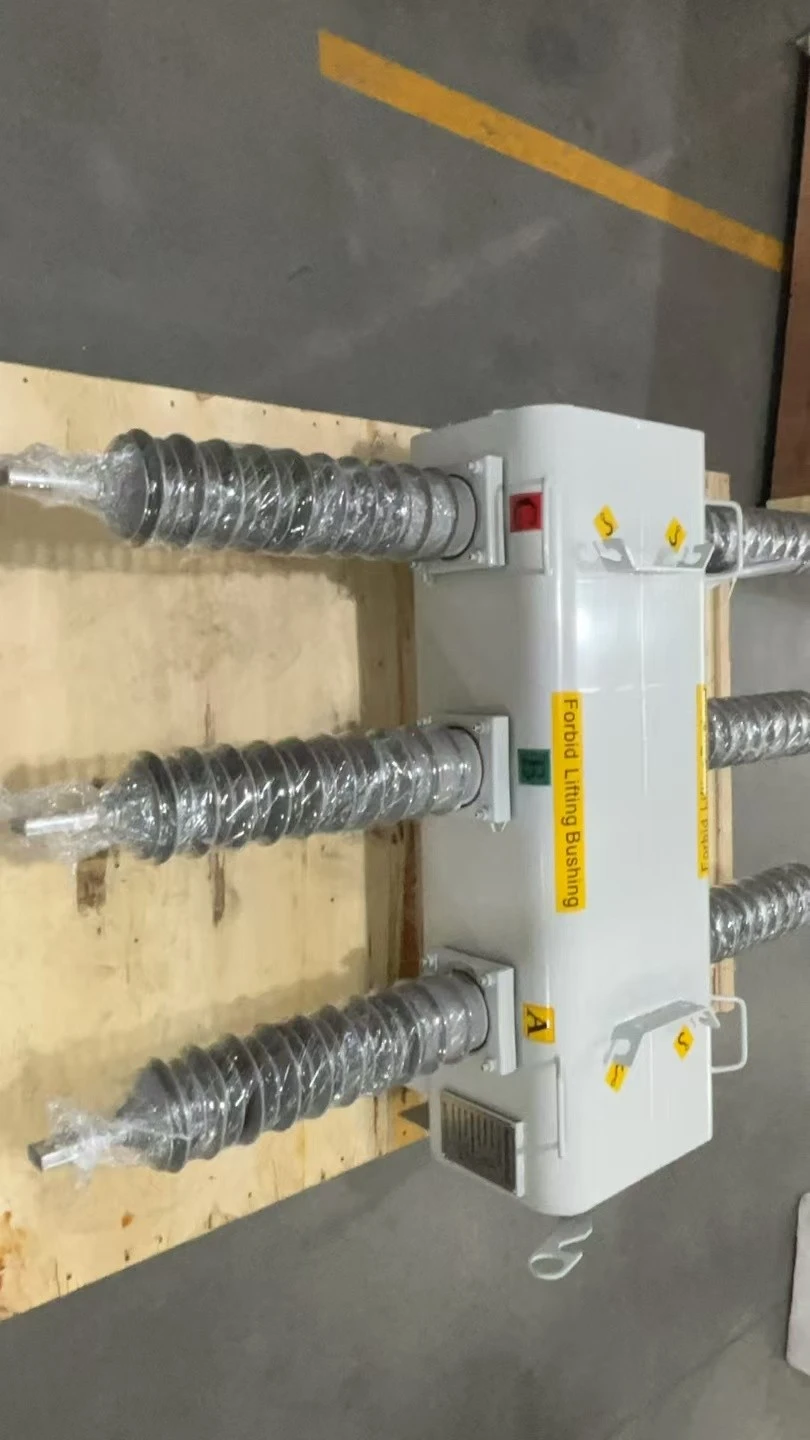

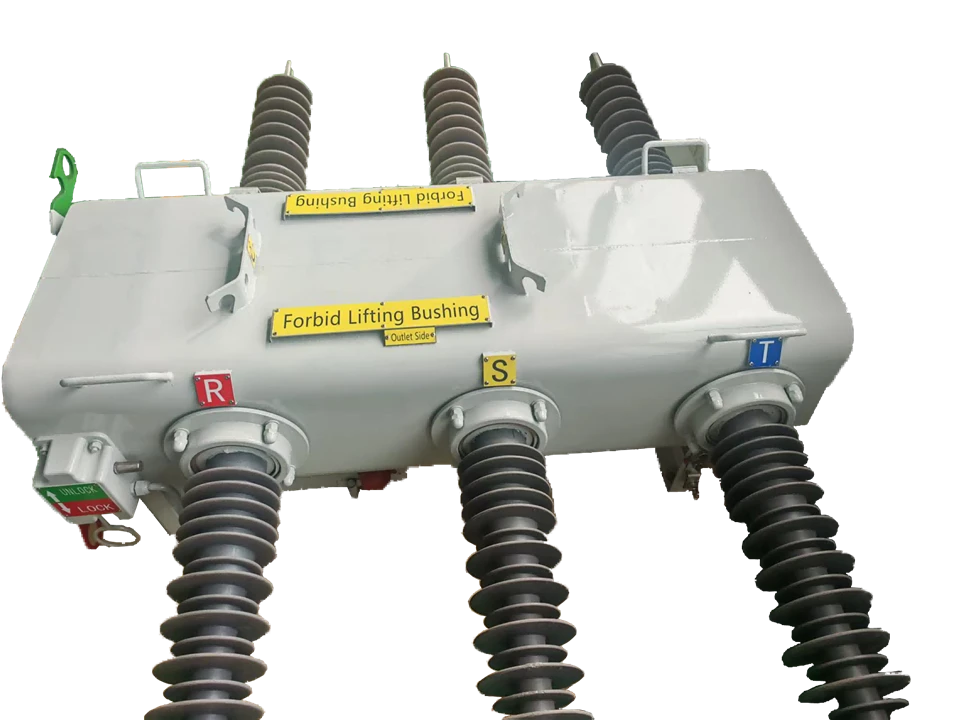

| Kuvaus | 24 kV | ||||||||
| Järjestelmän nimellisjännite: kV | 24 | ||||||||
| Järjestelmän suurin jännite: kV | 27 | ||||||||
| Järjestelmän vikaluokitus: kA | 20 | ||||||||
| Eristysluokka: 1,2 / 50 μs; Salamaimpulssin kestojännite: kV | 125 | ||||||||
| Eristysluokka: 1,2 / 50 μs; Salamaimpulssin kestojännite: kV | 145 | ||||||||
| Tehotaajuus (1 minuutin kesto, kosteat olosuhteet): kV | 50 | ||||||||
| Tasaisen{0}}aaltovirransyötön taajuus (1 minuutin kesto, kosteat olosuhteet): kV | 50 | ||||||||
| Ryömintäetäisyys | Järjestelmän maksimijännite on 31 mm/kV | ||||||||
| Neutraali maadoituskokoonpano | Tehokkaasti maadoitettu | ||||||||
| Vaiheiden lukumäärä | Kolme{0}}vaihetta | |||||||||
| Nimellinen normaalivirta | 1250A | |||||||||
| Mekaaninen kestävyys | M2 luokka | |||||||||
| Sähköinen kestävyys | E3 taso | |||||||||
| Nimellisoikosulku{0}}teho: kA | ||||||||||
| Nimellisoikosulku{0}}kestovirta (huippuarvo) | 50 | |||||||||
| Lyhyt{0}}kestovirta (1 s) | 40 | |||||||||
| Nimellinen oikosulkuvirta{0}}(huippuarvo) | 50 | |||||||||
| Eristysluokka | ||||||||||
| Nimellissähköimpulssien kestojännite | 125kV pk | |||||||||
| Nimellinen lyhyt-aikateho-taajuuden kestojännitetesti (märkä, 1 minuutti) | 50kV | |||||||||
| Eristimen virumisetäisyys | 31Mm/KV | |||||||||
| LBS suunnittelu | |||||||||||
| Eristävä väliaine | SF6 | ||||||||||
| Leikkaussali | LBS:n tulee olla varustettu omalla- sisälsi SF₆-osastoja jokaista vaihetta varten, mukaan lukien käyttömekanismi. |
||||||||||
| Keskeytä toissijainen | SF6 | ||||||||||
| Toimintamekanismi | Kolmea napaa tulee käyttää samanaikaisesti jousimekanismin kautta. | ||||||||||
| Instrumentit/anturit | |||||||||||
| Virtamuuntaja/anturi | Määritä CT jokaiselle mitattavalle vaiheelle vaihevirran ja aktivoi suojauksen järjestelmä. |
||||||||||
| Jännitemuuntaja/anturi | Jokaisen vaiheen VT/jänniteanturimoduulia käytetään jännitteen mittaamiseen; the käytössä olevat suojausjärjestelmät sisältävät yli- ja alijänniteasetukset. |
||||||||||
| Tarkkuus | Virta: ±0,5 %; Jännite: ±0. 1 % | ||||||||||
| Mittaa auki/kiinni/lukittu ja laukaisutilat | |||||||||||
| Laukaisumekanismi | Laukaisu on aloitettava alla määritellyn suojausjärjestelmän mukaisesti. | ||||||||||
| Automaattinen vaihtoratkaisu | Vähintään neljä O–Co–Co–CO-kytkentäsykliä; IEC 62271:n mukaan kuollut aika voidaan valita itsenäisesti. | ||||||||||
| Manuaalinen lukitus/vapautus | Manuaalinen lukitus/lukituksen avaustoiminto toteutetaan maksamekanismilla, jota ohjataan maakäyttövivulla; tämä mekanismi toimii lukitussa asennossa. Kun määrität, kaikki toiminnot on poistettava käytöstä ja LBS on otettava käyttöön. Maasta katsottuna lukitun ja lukitsemattoman asennon tulee olla selvästi näkyvissä. |
||||||||||
| Suojasuunnitelma | |||||||||||
| Taajuussuojaus | Laitteen tulee tarjota yli--- ja alitaajuussuojaus alueella ±5 Hz järjestelmätaajuuden ylä- tai alapuolella, askelkoolla 0,1 Hz. Laitteen tulee myös sisältää automaattisen sulkemistoiminnon, joka mahdollistaa uudelleen{0}}sitoutumisen kerran palautuu normaaliksi yli-taajuuden tai alitaajuuden aiheuttaman-laukaisutapahtuman jälkeen. |
||||||||||
| Jännitesuoja | Laitteen on annettava yli-/alijännitteen laukaisuohjearvot 1 %:n välein nimellisarvosta järjestelmäjännite, soveltuu 100–150 % (ylijännite) ja 50–100 % (alijännite). |
||||||||||
| Ylivirran ja maasulun toimintaominaisuudet | Standardin IEC 60255 mukaan näitä ovat hetkellinen inversio, vakioinversio, ei--standardinversio ja äärimmäinen inversio. | ||||||||||
| Ylivirran asetusarvoalue | 25–150 % nimellisvirrasta Minimiresoluutio on 1 A. |
||||||||||
| Maadoitusvian havaitsemisalue | Vaihtelee 5 % - 50 % nimellisvirrasta, minimiresoluutiolla 1 A. | ||||||||||
| Herkkyysasetusalue maasulkuille | Virtamuuntajan nimellisvirta-alue on 0,5–8 % nimellisvirrasta, minimiresoluutiolla 0,5 A. | ||||||||||
| Suojausasetukset | Suojauskonfiguraatioprofiilien integrointiin on tarjottava tilat. | ||||||||||
| Kylmäkuorman keräys (CL{0}}PU) | Cold Load Collection (CLPU) -toiminto on suunniteltu estämään ohjausjärjestelmän laukaisu, jonka aiheuttaa lyhytaikaiset{0}}virtapiikit, jotka johtuvat normaalin kuormitusdiversiteetin katoamisesta. Tämä sisältää kylmän latausaika ja käyttäjän{0}}määrittämät parametrit. |
||||||||||
| Ylijännitesuojaus | Laite, joka hyödyntää käyttäjän määrittämää ylivirtasuojausaika-asetusta ja ylijännitesuojakerrointa. | ||||||||||
| Korkea{0}}virtasulku | Kun jatkuva virta ylittää käyttäjän{0}}määrittämän korkean virransulkukynnyksen, LBS voi suorittaa LBS-sulun suoraan. Näissä olosuhteissa LBS ei sulje-ja sen on annettava osoitus ja signaali. |
||||||||||
| Kuolleen alueen asetusalue | 0,5-120 sekuntia. | ||||||||||
| Nollaa aika-asetusalue | 5 sekunnista 180 sekuntiin | ||||||||||
| palvelusaika | |||||||||||
| 1 | Korkeus (merenpinnan yläpuolella) | 1800m | |||||||||
| 2 | Maksimi ulkolämpötila | 50 astetta | |||||||||
| 3 | Minimi ulkolämpötila | -20 astetta | |||||||||
| 4 | Suurin kuukausittainen ensisijainen käyttölämpötila | 35 astetta | |||||||||
| 5 | Vuotuinen keskilämpötila | 25 astetta | |||||||||
| 6 | Suurin suhteellinen kosteus | Jopa 96 % | |||||||||
| 7 | Isolarninen taso | 180 ukkosmyrskypäivää vuodessa | |||||||||
| 8 | Suurin salamaniskutaajuus | Kaksi kertaa kilometrillä vuodessa. Yhteensä: 32 kertaa | |||||||||
| 9 | Tuulen maksiminopeus | 100 km/h | |||||||||
| 10 | Maksimi auringon säteily Pohjapiirroksen eristekerros |
1035W/m2 | |||||||||
| 11 | Maan korkein lämpötila (1 metrin syvyydessä) | 30 astetta | |||||||||
| 12 | Maaperän maksimaalinen lämmönkestävyys | 2 astetta m/W | |||||||||
| 13 | Suurin maaperän sähkövastus | 2000 Qm | |||||||||
| 14 | Seismiset vyöhykkeet (muokattu Mecalli-asteikko) | Alue 8 | |||||||||
| 15 | Seisminen kerroin | 0.15 | |||||||||
| 16 | Ilmakehän tyyppi | Merenkulku | |||||||||
| 17 | Ilmaa saastuttava aine | Hiekka, pöly, suola | |||||||||
|
18 |

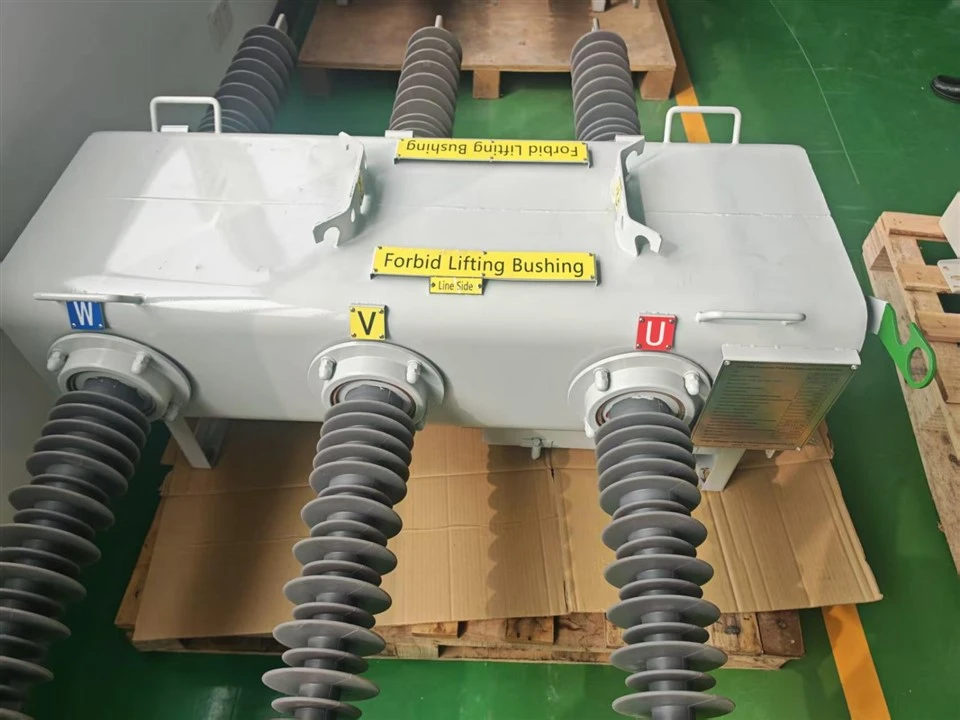

Saastuttaa | IEC 60815:n mukaan suunnittelun saaste- ioniluokan on oltava "raskas" (saasteluokka II). |
|||||||||
| Tekninen aikajana | |||||||||||
| Teknisten tietojen etenemisaikataulu kuorman katkaisijan pääyksikölle (virtakatkaisija) | |||||||||||
| S/N | Toiminto | Kuvaus | Tarjoajien asiakirjat | ||||||||
| 1 | Tyyppi | Sarake-tyyppi ulkona SF₆ katkaisija |
|||||||||
| 2 | Kansainvälinen standardi | IEC 62271-103 KEMA | |||||||||
| 3 | Alkuperämaa | Erittely | |||||||||
| 4 | Valmistaja | Erittely | |||||||||
| 5 | Valmistus | Erittely | |||||||||
| 6 | Nimellistaajuus (Hz) | 50 | |||||||||
| 7 | Nimellisvirta (A) | 630 | |||||||||
| 8 | Nimellisjännite (kV) | 24 | |||||||||
| 9 | Nimellisjännite (KV) | 27 | |||||||||
| 10 | Järjestelmän vikataso (kA) | 20 | |||||||||
| 11 | Jatkuva nykyinen luokitus (A) | 630 | |||||||||
| 12 | Oikosulku{0}}katkaisukyky (kA) | 20 | |||||||||
| 13 | Huippuoikosulku{0}}vikavirta (kA) | 50 | |||||||||
| 14 | Oikosulkukesto (sekunteina) | 4 | |||||||||
| 15 | Symmetrinen (rms) (kA) | 20 | |||||||||
| 16 | Epäsymmetrinen (RMS) (kA) | 20 | |||||||||
| 17 | Sulkemis-/aukioloaika (sekuntia) | <0.7 | |||||||||
| 18 | Mekaaninen toiminta (vahvistus) (nro) | 10000 | |||||||||
| 19 | Sähkökestävyys (taattu) | 10000 | |||||||||
| 20 | Säiliön materiaalit | Ruostumaton teräs | |||||||||
| 21 | Paksuus (mm) | Suurempi tai yhtä suuri kuin 3 | |||||||||
| 22 | Pigmentti | Harmaa RAL 7035 | |||||||||
| 23 | Säiliön hitsaustyypit | TIG-hitsaus | |||||||||
| 24 | Säiliön halkeamispaine (kgf/cm²) | 4–6 | |||||||||
| 25 | Kotelon IP-luokitus (minimi) | IP67 | |||||||||
| 26 | Viitevalmistusstandardit | IEC 62271-103 | |||||||||
| 27 | Materiaali/väri | Erittely | |||||||||
| 28 | Järjestelmän enimmäisjännitteen ryömintäetäisyys (mm) | Suurempi tai yhtä suuri kuin 31 kV | |||||||||
| 29 | Teho-taajuudenkestojännite (1 minuutti) (kV) | 50 | |||||||||
| 30 | Salamaimpulssin kestojännite (kV) | 125 | |||||||||
| 31 | Terminaalin tyyppi | NEMA | |||||||||
| 32 | Eristys ja katkaisijaosasto | SF6 | |||||||||
| 33 | SF₆ Venttiilihuone | Elinikäinen tiivistys | |||||||||
| 34 | Valokaari-sammutusaine | SF6 | |||||||||
| 35 | Eristävä väliaine | SF6 | |||||||||
| 36 | IEC-standardin 62271: Suljetut painejärjestelmät mukaisesti | Pakollinen | |||||||||
| 37 | Mekaanisen käyttölaitteen avulla vipua voidaan käyttää helposti maasta käsin. | Kyllä | |||||||||
| 38 | Manuaalinen ohjaus käsittää putkimaisen kytkentätangon, joka on valmistettu kuuma{0}}dip-putkesta sinkitty teräs; tämä putkimainen vivustotango on kytketty an riippumaton ohjain ja se on varustettu kahvalla manuaalista käyttöä varten toimintaa tangon pohjasta. (Kyllä/Ei) |
Kyllä | |||||||||
| 39 | Tämä liitäntä sisältää putken, joka voidaan helposti säätää mihin tahansa tangon korkeuteen. | Kyllä | |||||||||
| 40 | Kaikkien käyttömekanismin teräsosien on oltava kuumasinkitty-. | Kyllä | |||||||||
| 41 | Aseta "Auki"-asentoon ja lukitse kytkin auki-asentoon. (Kyllä/Ei) | Kyllä | |||||||||
| 42 | "Pois"-asento: Kytkin on lukittu pois päältä -asentoon. (Kyllä/Ei) | Kyllä | |||||||||
| 43 | Manuaalinen käyttövoima (newtoneja) | <200 | |||||||||
| 44 | Onko vipu erotettu vipuvarresta ja käyttökahvasta (Kyllä/Ei)? | Kyllä | |||||||||
| 45 | Valmistaako LBS-valmistaja mekanismin (Kyllä/Ei) | Kyllä | |||||||||
| 46 | Vaiheero (mm) | 380 | |||||||||
| 47 | Maasiirto (mm) | 330 | |||||||||
| 48 | Suojan nimellisjännite (KV) | 36 | |||||||||
| 49 | Radiotaajuushäiriöjännite (uV) | Erittely | |||||||||
| Huomautus: Täytä aikataulu jokaiselle katkaisijatyypille. | |||||||||||
| 2.1 Tulo- ja lähtövaihevirran tulo | |||||||||||
| Määrä: 3 Nimellisvirta: 5 A, Mittausalue: 20× In; Instrumentointitarkkuus: suurempi tai yhtä suuri kuin 0,1 × ±1 % In; Mittaustaajuus: 50 kertaa tunnissa Lämmönkestävä-: Jatkuva 2*In 10 Toinen 10*In 1 sekunti 40*In Kuorma @In Pienempi tai yhtä suuri kuin 0,2 VA (5A vaiheelementti) |
|||||||||||
| Herkkä virransyöttö | |||||||||||
| Määrä 1 Nimellisvirta: 5A Mittausalue: 2 × nimellisvirta; Inst- rumentaatiotarkkuus: suurempi tai yhtä suuri kuin 0,1 × nimellisvirta; ± 1 % nimellisvirrasta; Taajuus: 50/60 Hz Lämmönkestävyys: Jatkuva 2*In 10 sekuntia 10*tumaa 1 sekunti 40*In Kuorma @In Pienempi tai yhtä suuri kuin 0,02 VA (1 ampeerin maadoitettu komponentti) |
|||||||||||
| Jännitteen sisääntulo | |||||||||||
| Määrä: 1 PT jännite Nimellisarvo: 40,120 Vrms Toiminta-alue: 0–200 Vrms; Inst- rumentaation tarkkuus: suurempi tai yhtä suuri kuin 0,8 × Vn ±1 % Vn; Kuorma@110 V, 0,06 VA Kestojännite: 240 Vrms |
|||||||||||
| Apusyöttö | |||||||||||
| DC jännite: 220V Jännitealue: 165–365 V Vaihtojännite: 220 VAC, 50 Hz Toiminta-alue: 165–265 Vrms, AC 50/ 60 Hz, ±5 %;Tehonkulutus enintään 10 W |
|||||||||||
| Binääritulo | |||||||||||
| Nro 7 Käyttöjännite: 24 V DC; suurin käyttötasavirta: 2 mA |
|||||||||||
| Binaarilähtö | |||||||||||
| Numero 2 Käyttöjännite: 220V DC |
|||||||||||
| Toimintatila: Käyttäjät voivat valita itse-nollauksen tai manuaalisen nollauksen/sähköisen nollauksen tai pulssi{1}}pohjaisen toiminnan. toiminta-aika on ajastettu siitä hetkestä, kun virta kytketään (<20 ms input). | |||||||||||
| 2.2 Yksikön suunnittelu | |||||||||||
| Merkkivalo 16,4-rivinen merkkinäyttö 10, LED-käyttöliittymä 11, navigointinäppäimet Paino: 18 kg |
|||||||||||
| 2.3 sarjaliitäntä | |||||||||||
| Tiedonsiirtoportit: RS485, RS232, RJ45, USB, HDMI Protokollat: IEC 60870-5- 101; IEC 60870-5- 104; DNP3.0, MODBUS RTU, FTU |
|||||||||||
| 2.4 tiedon tallennus | |||||||||||
| Tapahtumien määrä: 150, 100 | |||||||||||
| 2.5 mekaaninen testi Tärinä (siniaalto) - IEC 60255-21- 1 Luokka I |
|||||||||||
| Tyyppi: Tärinä | Puristusvoima | 0-luokka, 1,5 g, 1,0 g | Muuta pienempi tai yhtä suuri kuin 5 % pienempi tai yhtä suuri kuin 5 % |
||||||||
| Isku ja törmäys – IEC 60255-21-2, luokka 1 | |||||||||||
| Tyyppi | Sijoitus | Ero | |||||||||
| Impulssivaste | 0,5 gn, 11 ms | pienempi tai yhtä suuri kuin 5 % | |||||||||
| Iskunkesto | 15gn, 11ms | pienempi tai yhtä suuri kuin 5 % | |||||||||
| Törmäystesti | 10gn, 16ms | pienempi tai yhtä suuri kuin 5 % | |||||||||
| Isku ja törmäys – IEC 60255-21-3, luokka I | |||||||||||
| X-Plane-3-malli, nimellisjännitetaso. Jakotaajuuden (8–9 Hz) alapuolella oleva siirtymä on 1 g n.Seisminen vaste ja pienempi tai yhtä suuri kuin 5 %Y-tason siirtymä: 1,5 mm, jakotaajuuden alapuolella (8-9 Hz) Suurempi tai yhtä suuri kuin 0,5 gn |
|||||||||||
| Mekaaninen luokitus | |||||||||||
| Durability>106 sykliä | |||||||||||
| 2.6 Sähkötestaus Eristys – IEC 60255-5 |
|||||||||||
| Tyyppi Taso Minkä tahansa liittimen ja maan väliin on syötettävä 2,0 kV AC RMS -jännite 1 minuutti normaalisti auki olevien koskettimien välillä; lisäksi 2,0 kV AC-jännite RMS:ää käytetään 1 minuutin ajan. |
|||||||||||
| Korkeataajuiset{0}}häiriöt - IEC 60255-22- 1 Luokka III | |||||||||||
| Tyyppi Vakio (pysty) -tilasarja (vaaka) -tila |
Sijoitus 2,5 kV 1,0 kV |
Muuttaa pienempi tai yhtä suuri kuin 5 % pienempi tai yhtä suuri kuin 5 % |
|||||||||
| Korkeataajuiset{0}}häiriöt - IEC 60255-22-2 luokka IV | |||||||||||
| Tyyppi | Sijoitus | Ero- rence |
|||||||||
| Ota yhteys purkaukseen | 8,0 kV | pienempi tai yhtä suuri kuin 5 % | |||||||||
| Nopeasti ohimenevä-IEC 60255-22-4 Class A (2002) | |||||||||||
| Tyyppi | Sijoitus | Ero- rence |
|||||||||
| 5/50 ns, toistotaajuus 2,5 kHz | 4 kV | pienempi tai yhtä suuri kuin 5 % | |||||||||
| Anti-häiriöt – IEC 60255-22-5 | |||||||||||
| Tyyppi | Sijoitus | Ero | |||||||||
| Analoginen tulo: Maan maa yhteys |
4,0 kV | pienempi tai yhtä suuri kuin 10 % | |||||||||
| Tapaustutkimus: Aux Power & I/O: Line to Earth | 2,0 kV | pienempi tai yhtä suuri kuin 10 % | |||||||||
| RS485-tiedonsiirtoportti: Linja-maahan- | 1,0 kV | Ei tietojen menetystä | |||||||||
| Analoginen tulo- ut: Line-by- Linja |
1,0 kV | pienempi tai yhtä suuri kuin 10 % | |||||||||
| Tapaustutkimus: Aux Power & I/O: Linja-to- | 1,0 kV* | pienempi tai yhtä suuri kuin 10 % | |||||||||
